Ferramentas de fiação de rede de tamanho flexível Multifuncional Aceitar ODM e OEM YH8014

Multi funcional tamanho flexível da China Fábrica de ferramentas de fiação de rede Aceitar ODM e OEM YH8014

Terminação do cabo
Para o cabo de cobre, o processamento do terminal pode ser dividido em duas formas de montagem da cabeça de cristal RJ45 e do módulo RJ45.As terminações devem ser correctamente usinadas em conformidade com o ponto 568A ou 568B (este problema será descrito na verificação do cabo)Atualmente, os módulos RJ45 de vários fabricantes de cabos podem ser instalados sem ferramentas, e alguns exigem ferramentas especiais para o desenho de fios.Devem ser multiuso e podem ser utilizados para satisfazer os requisitos de terminação de módulos de diferentes fabricantes..

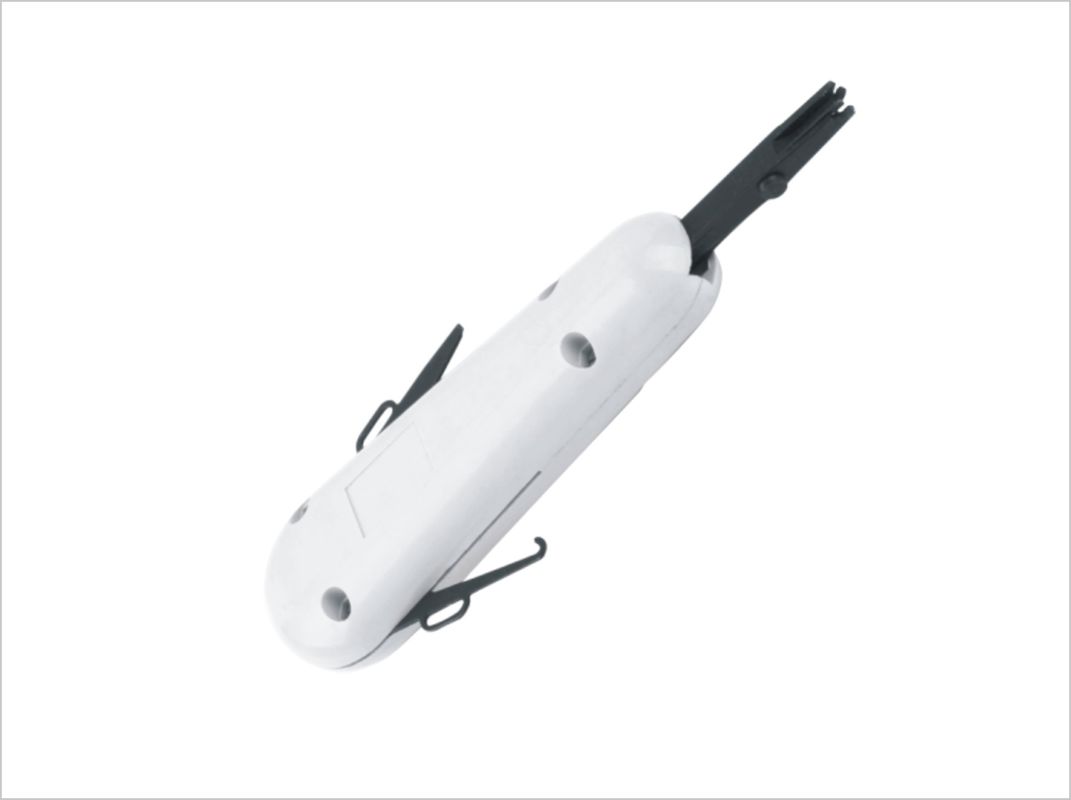

BI-3548500 faca de rosca multiuso
(1) Terminação do módulo
De acordo com os requisitos de projeto, determinar o modo de fiação T568A ou T568B, o sistema inteiro pode escolher apenas um dos cabos.
A camada exterior do cabo deve estar apertada contra a extremidade do módulo:

Torcer os pares torcidos a partir do centro para as ranhuras de montagem correspondentes (não separar as linhas da cabeça):

Use uma ferramenta especial de fio para prestar atenção à direção da ponta da faca.

Há uma configuração de pressão "alta" / "baixa" para o cortador de fio. A configuração baixa evita dobrar os pinos de ligação no módulo, mas pode tornar o fio muito solto.
Por último, instalar o módulo bem ligado no quadro de distribuição ou na tomada da parede.

(2) Terminação da cabeça de cristal RJ45
Para os conectores RJ45 (comumente conhecidos como plugues de cristal), deve-se ter cuidado para selecionar a ferramenta de enxaguamento adequada.

As tomadas RJ45 de diferentes fabricantes têm diferentes pontos de contato de pressão fixa.

BI-3050600 Grampos e matrizes, através da substituição da matrizes, para obter uma variedade de articulações.

BI-3329600 Apliques de pinça
Multifunção: cortar, descascar, pressionar em um, pinças de corpo de aço, módulo de encolhimento substituível pode encolher a cabeça de cristal RJ45 / RJ11.

Etapas (exemplo: T568B):
As linhas são alinhadas e cortadas por cablagem T568B

Insira o fio emparelhado na cabeça de cristal. O fio corresponde ao topo da cabeça. A bainha externa deve entrar na cabeça de cristal.

Coloque a cabeça de cristal no alicate

Depois inserir a bainha do jumper na cabeça de cristal
