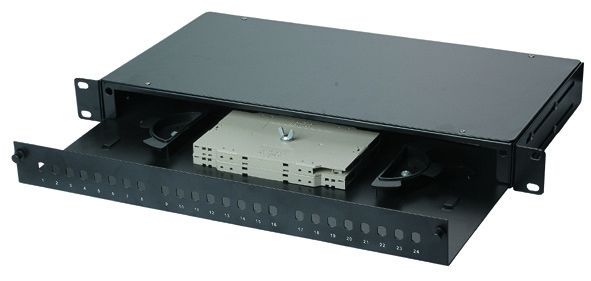

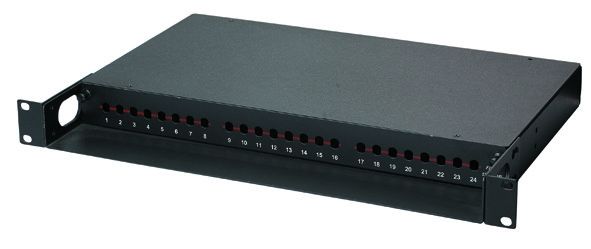

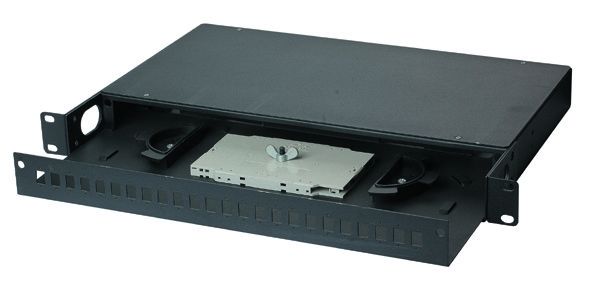

Painel óptico de embraiagem de alta estabilidade mecânica com painel de mudança YH1009

Fibra Óptica Patch Panel Multi funcional Fábrica tamanho flexível da China Aceitar ODM e OEM YH1009

O conector de fibra óptica
(1) Conector de fibra óptica do tipo FC
Este conector foi desenvolvido pela primeira vez pelo Japão NTT. FC é uma abreviação de Ferrule Connector, indicando que o método de reforço externo está usando uma manga de metal,e o método de fixação é um tornoO conector mais antigo, do tipo FC, utilizava o pin cerâmico C C. Este conector tem uma estrutura simples, é fácil de operar e é fácil de fabricar.a face final da fibra é relativamente sensível ao pó fino, e a reflexão de Fresnel é provável que ocorra. Portanto, é difícil melhorar o desempenho de perda de retorno.Este tipo de conector foi modificado para usar um pin (PC) com uma face esférica de ponta, e a estrutura externa não mudou, o que resultou num aumento significativo do desempenho das perdas de inserção e de retorno.
(2) Conector de fibra SC
Este é um conector de fibra óptica desenvolvido pela NTT Japão.A face final do alfinete é principalmente PC ou APC tipo de moagemO método de fixação consiste na utilização de um tipo de fecho de ligação, sem necessidade de rotação. Estes conectores são baratos, fáceis de inserir e retirar, têm pequenas flutuações na perda de inserção,alta resistência à compressão, e alta densidade de instalação.
As interfaces ST e SC são dois tipos de conectores de fibra óptica. Para conexões 10Base-F, os conectores são geralmente de tipo ST. Para 100Base-FX, os conectores são principalmente de tipo SC.O núcleo do conector ST está exposto, e o núcleo do conector SC está dentro do conector.
(3) Conector Bicônico
O mais representativo destes tipos de conectores de fibra óptica é desenvolvido pelos Bell Labs, EUA.É constituído por duas pontas moldadas de precisão com um tampão de cilindro truncado em forma de cone e uma mangueira interna de plástico de dupla conchaOs componentes de acoplamento do cartucho são compostos.
(4) Conector de fibra óptica DIN47256
Este é um conector desenvolvido pela Alemanha. Os pinos e mangas de acoplamento usados neste tipo de conector têm as mesmas dimensões estruturais do tipo FC. O tratamento da face final usa moagem por PC.Em comparação com o conector do tipo FC, a sua estrutura é mais complicada, e a estrutura metálica interna tem uma mola para controlar a pressão, de modo a evitar danos à superfície final devido à pressão excessiva do tapete.Além disso,, a precisão mecânica deste conector é elevada e, portanto, o valor da perda de inserção é pequeno.
(5) Conector MT-RJ
O MT-RJ começou com o conector MT desenvolvido pela NTT com o mesmo mecanismo de bloqueio que o conector elétrico LAN do tipo RJ-45.É alinhado com a fibra óptica através de pinos de guia instalados em ambos os lados da manga pequena para facilitar a comunicação com o transceptor ópticoConectada pela máquina, a fibra de face final do conector está organizada num arranjo de dois núcleos (intervalo 0,75 mm) e é a próxima geração de conectores de fibra de alta densidade para transmissão de dados.
(6) Conector LC
O conector LC foi desenvolvido pelo conhecido Instituto Bell e é fabricado usando um mecanismo de fecho de conector modular (RJ) fácil de usar.O tamanho dos pinos e mangas utilizados é metade do tamanho utilizado para SC comumO SFF é um sistema de ligação de fibra de vidro que permite a ligação de fibra de vidro em um único modo, que é 1,25 mm.O conector do tipo LC tenha efectivamente ocupado a posição dominante, e a aplicação no aspecto multimodo também cresceu rapidamente.
(7) Conector do tipo MU
O conector Miniature Unit Coupling (MU) é o menor conector de fibra única do mundo desenvolvido pela NTT com base no conector de tipo SC mais amplamente utilizado.Máquina de secagemCom as buchas de 1,25 mm de diâmetro da MU, a NTT desenvolveu a série de conectores MU.São equipados com conectores de tipo tomada (série MU-A) para ligação de cabos ópticos; conectores de plano traseiro (série MU-B) com mecanismo de retenção automática e tomadas simplificadas (série MU-SR) para conectar módulos LD/PD e tomadas.Com o rápido desenvolvimento da largura de banda maior e maior capacidade de redes de fibra óptica e a ampla aplicação da tecnologia DWDM, a procura de conectores do tipo MU também aumentará rapidamente.
