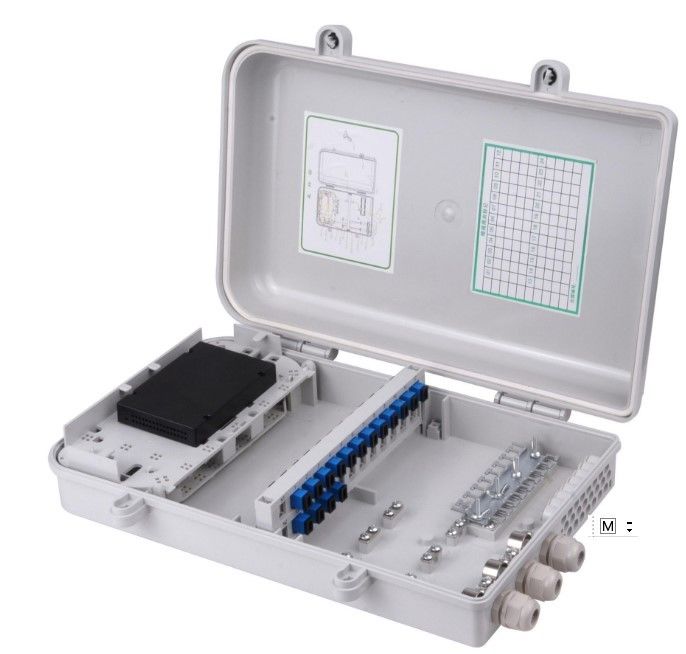

Cabine de distribuição de fibra óptica de cor uniforme de alta densidade de proteção forte YH3029

Armário de distribuição de fibra óptica de grande capacidade com alta densidade

Antes da montagem do produto, os seguintes elementos devem ser verificados um por um para se preparar para o processo:
1.1 A estrutura deve satisfazer os requisitos da estrutura do produto deste modelo e os requisitos de instalação de 19 polegadas, 21 polegadas e 23 polegadas.
1.2 A porta deve poder girar de forma flexível em ângulos superiores a 110°. A porta não deve ser danificada durante a rotação. O corpo da unidade não deve ser submetido a impactos após a montagem.Não deve haver tremores significativos após a porta ser trancadaMétodo de inspecção: bloqueio manual, empurrando e puxando suavemente, a quantidade de movimento não excede 2 mm
1.3 A distância entre a porta e a porta e a porta e o quadro não deve ser superior a 2 mm.
1.4 A soldagem do gabinete deve ser firme, a soldagem deve ser suave e uniforme, não deve haver desgaste, rachaduras, subcortes, escória, poros e outros fenômenos, a soldagem deve ser limpa.O
1.5 Após o tratamento superficial do armário, a superfície do filme de pintura deve ser grossa, de cor brilhante, uniforme, lisa e lisa, e as marcas de escova, rugas, buracos de alfinete, bolhas,cicatrizesAs marcas, impressões digitais, marcas de corte e adesões não podem ser vistas a olho nu.
Especificação da instalação e localização da unidade
1 alarme instalado na parte superior da coluna de instalação do gabinete
2 A unidade de distribuição de energia (que satisfaz o requisito de instalação de 19 polegadas) é instalada debaixo do dispositivo de alarme.a unidade de distribuição de energia AC está ligada
3 A posição de montagem da PDU vertical é geralmente o lado traseiro do armário. Em princípio, é instalado no lado direito da porta traseira (olhando para a porta traseira do armário).Se houver duas unidades de controlo de desempenho individuaisOs dispositivos são instalados separadamente na porta dos fundos.
4 A unidade de distribuição digital é instalada debaixo da unidade de distribuição de energia.
5 AC e DC switchboard pode ser instalado atrás do gabinete de acordo com os requisitos do cliente
6 A placa de ligação do cabo é instalada atrás do corpo da unidade digital e a posição deve estar na parte inferior da parte de trás do corpo da unidade digital.a unidade de fiação digital pode ser instalada em ambos os ladosA placa da gravata é partilhada.
7 A unidade de distribuição de fibra óptica é instalada debaixo da unidade digital e deve ter um intervalo de montagem igual ou superior a 1U com a unidade de fiação digital.Se houver um rack que requer duas ou mais unidades, as duas unidades podem ser instaladas uma após a outra, e as seguintes podem ser instaladas.
Quando o cabo é inserido no cabo, a placa de fixação do cabo é instalada acima do armário e acima da unidade de distribuição de fibra.a placa de fixação do cabo deve ser instalada debaixo do armário e debaixo da unidade de distribuição de fibras. ao mesmo tempo, deve ser prestada atenção à placa de fixação do cabo. não pode ser instalado ao contrário, consistente com a direção do cabo;A placa de fixação do cabo de fibra e a unidade de distribuição de fibra não podem estar no mesmo nível, devem estar separados por mais de 90 mm para evitar interferências; se a instalação do conjunto de barras e da placa de fixação do cabo instalada no lado do gabinete, a posição de instalação é a mesma
9 Ao instalar a unidade de fiação digital em ambos os lados, cuidado para não interferir com a placa de fixação do cabo na parte traseira do armário.
10 A tomada de alimentação é instalada debaixo da placa de fixação do cabo quando o cabo é alimentado.A tomada de energia é instalada na parte superior da parte de trás do gabinete quando o cabo está sob o cabo e a posição é mais alta do que a placa de fixação do cabo.
11 Unidade de fiação integrada instalada debaixo da unidade de fibra de bobina
12 Unidade de distribuição digital e unidade de fiação integrada Cabo de terra ligado ao gabinete Barra de cobre de aterramento
Distância de instalação do piso 13 de acordo com as exigências do cliente, se o cliente não o exigir, a distribuição média e a instalação no espaço restante
14 módulo ventilador é centrado na parte superior do gabinete
15 Os cabos únicos ou as tábuas de ligação são instalados, em princípio, no lado esquerdo da porta traseira (em direcção à porta traseira do armário).O outro é instalado no lado esquerdo do armário (olhando para a porta da frente do armário).
