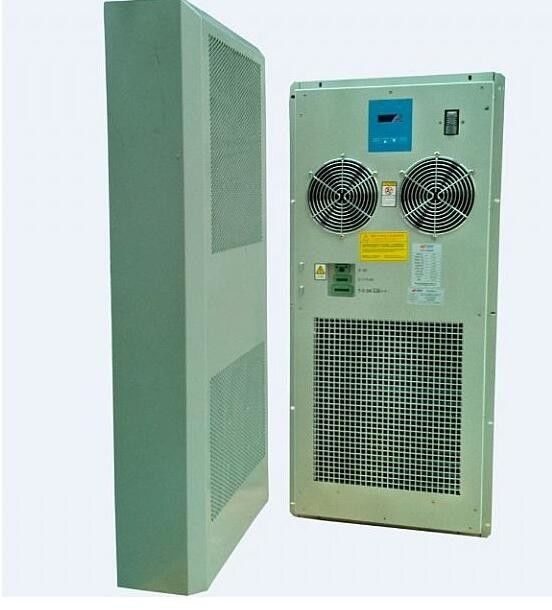

Resistência a impactos Comunicação Gabinete de rack Design sísmico Construção YH9002

Armário de fixação de comunicações de isolamento eletromagnético com tamanho flexível YH9002

Desenho do diagrama de fiação de peças elétricas
O diagrama de fiação é desenhado de acordo com os princípios eléctricos dos componentes e a disposição dos componentes eléctricos.Representa a relação de ligação do conjunto completo de dispositivos e constitui a base para a instalação elétricaO diagrama de fiação deve ser desenhado de acordo com os seguintes princípios:
(1) O desenho do diagrama de fase do diagrama de fiação deve estar em conformidade com as disposições da norma GB6988.6-1993 "Desenho do diagrama funcional do sistema de controlo";
(2) Todos os componentes eléctricos e os seus condutores devem ser marcados com o símbolo de texto e o número de ligação de acordo com o esquema eléctrico. terminal number and conductor number in the schematic diagram shall comply with the GB5094-1985 "Project Code in Electrical Technology" and GB4026-1992 "General Requirements for Identification and Application of Alphanumeric Systems for Electrical Equipment Terminal Blocks and Specific Wire Ends." e" GB4884-1985 "marcação de fios isolados" e outras disposições;
(3) Ao contrário dos esquemas eléctricos, as várias partes de um mesmo componente eléctrico (contatos, bobinas, etc.) devem ser desenhadas juntas no diagrama de fiação;
(4) Os diagramas de fiação elétrica são sempre desenhados com linhas finas.Para componentes de controlo eléctrico simples, o número de componentes é pequeno e a relação de fiação não é complicada. A ligação entre os componentes pode ser desenhada diretamente.onde o número de componentes elétricos é grande e a fiação é mais complicada, geralmente é utilizada a ranhura de fiação. Desde que o número de ligação esteja marcado em cada componente elétrico, não é necessário desenhar a ligação entre os componentes.
5) Os tipos, especificações, áreas de secção transversal e requisitos de cor dos vários condutores utilizados para a fiação devem ser marcados no diagrama de fiação;
(6) Quando são ligados componentes e circuitos externos, os conectores dos condutores de grande secção devem ser ligados aos conectores.
Em suma, de acordo com os requisitos acima, deve ser desenhado o esboço do contorno do gabinete de comando elétrico, devem ser estimadas as dimensões de cada parte,e então o desenho de contorno deve ser desenhado de acordo com a proporção, e deve ser dada mais consideração ao ajuste das proporções das dimensões em termos de simetria, beleza e facilidade de uso.Após a determinação da aparência do gabinete de controlo elétrico, a concepção estrutural de cada parte do gabinete de comando deve ser efectuada de acordo com os requisitos acima referidos,desenho do diagrama de montagem do armário e dos desenhos das peças de cada porta lateral, painel de comando, placa inferior, suporte de montagem, fita de corte, etc., e indicar os requisitos de processamento.
Finalmente, de acordo com vários desenhos, precisamos contar de forma abrangente as várias partes e materiais necessários para o gabinete de controle elétrico, e listar a lista de resumo, lista de peças padrão,Quadro de quotas de consumo de materiais principais e materiais auxiliares das peças acabadas compradas por categoria. Tabelas de quotas, etc., para que o pessoal de aquisição, departamentos de gestão de produção façam a preparação de equipamentos de acordo com as necessidades de equipamentos, façam um bom trabalho na preparação da produção,e também facilitar a contabilidade de custos.
3 Instalação e fixação dos armários
A instalação do armário é a base para a instalação do equipamento e deve ser instalada em conformidade com as normas.
(1) Antes da instalação do gabinete, verificar se o equipamento de escape do gabinete está em boas condições, se o número de paletes de equipamento está completo,e se as poleas e as colunas de apoio estão em boas condições.
(2) O modelo, as especificações e o local de instalação do gabinete devem satisfazer os requisitos de projeto.
(3) O desvio vertical da instalação do armário não deve exceder 3 mm e o erro horizontal não deve exceder 2 mm. Vários armários devem ser colocados lado a lado.Os painéis devem estar no mesmo plano e paralelos à linha de referência.O desvio antes e depois não deve ser superior a 3 mm; o espaço entre dois armários não deve ser superior a 3 mm.Para dispositivos dispostos a uma certa distância uns dos outros e dispostos em fila, o desvio dos painéis dianteiro e traseiro não deve ser superior a 5 mm;
(4) As várias partes do armário não devem cair ou quebrar-se. Se a tinta for descascada, deve ser pré-pintada.
(5) Quando a instalação do gabinete deve ser firme e existirem requisitos sísmicos, reforçar de acordo com o desenho sísmico do desenho de construção;
(6) O armário não deve ser instalado directamente no chão elevado. A base deve ser feita de acordo com o tamanho do plano inferior do equipamento.A base deve ser fixada diretamente ao chão, o armário deve ser fixado na base e, em seguida, o piso móvel deve ser colocado;
(7) A espessura do aço do canal na base do gabinete não é inferior a 50 mm. O aterramento é bom.O aço do canal é fixado no chão da sala de equipamentos através dos parafusos de expansão e interconectado com a barra de cobre de aterramento;
(8) O aço do canal e o gabinete são ligados de forma estável por soldagem.
(9) Após a fixação do gabinete, certifique-se de que a frente, a traseira, a esquerda e a direita não possam ser empurradas para garantir a estabilidade do gabinete.
(10) Se for necessário cortar o chão ao redor do armário, use uma máquina de cortar para cortá-lo suavemente e remova as borras para evitar que ele seja cortado.
(11) Instalar o painel do gabinete e reservar 800 mm de espaço antes do rack.;
(12) O armário de parede deve estar a 1200 mm do solo;
(13) A instalação dos equipamentos e componentes no gabinete deve ser efectuada após o gabinete ter sido posicionado e fixado, e os equipamentos instalados no gabinete devem ser montados de forma segura.
(14) Os parafusos de fixação, os travões e os travões de mola do armário devem ser fixados conforme necessário e não devem ser omitidos;
(15) A instalação pendente deve ser instalada numa parede plana e firme, a pelo menos 300 mm do chão, e deve ser mantida horizontal e vertical em relação à parede,e o desvio vertical deve ser inferior a 3 mm.
(16) Os buracos na parede devem ser protegidos contra danos na parede interna da parede, a profundidade do buraco não devendo ser inferior a 70 mm.O número de parafusos de expansão utilizados para a fixação do gabinete não deve ser inferior a 4 (6 para o gabinete suspenso do tipo C)Se necessário, o suporte deve ser colocado sob o gabinete para garantir a segurança e estabilidade do gabinete.
(17) Para a instalação de armários montados no chão, considerar a direção de abertura do armário e a facilidade de operação ao instalar o pedestal,dando prioridade à direção de abertura da porta do compartimento de fiaçãoAs portas dos equipamentos e as portas de fiação devem estar totalmente abertas.
(18) O armário deve ser protegido contra a aterragem por relâmpago.
(19) O gabinete deve ser devidamente marcado após a sua instalação.Os furos nos cabos do armário devem ser selados com argila ignífugaFaça um bom trabalho de prevenir ratos, insetos, água e umidade.
4 Cablagem
4.1.1 Disposição do poder do gabinete
O gabinete deve estar equipado com um conjunto de unidades fixas de distribuição de energia (PDU) desmontáveis e substituíveis para a introdução, distribuição, proteção, divisão,e ligação (saída ou terminal) de energia do equipamento do gabineteNo mesmo gabinete, a distribuição de energia AC e a distribuição de energia DC não devem ser misturadas (exceto para a distribuição de energia do ventilador de arrefecimento).
4.1.2 Requisitos de estrutura e instalação
A unidade de distribuição de energia recomenda a utilização de uma estrutura integrada em forma de faixa vertical que integra a distribuição de energia, a proteção e a reparação, sendo o seu lado frontal removível,Facilitando a instalação e substituição de módulos e conectores de parches (cabelos)A introdução, distribuição, protecção e separação da parte separada da parte de ligação da estrutura, na qual a introdução de energia, distribuição,Parte de proteção do equipamento situada na parte superior ou inferior da unidade de distribuição de energia, e a parte plug-in é ainda uma estrutura de unidade de barra vertical. The installation position of the vertical bar-type integrated power distribution unit or split-unit plug-in unit is generally the rear side of the cabinet (power cable tie bar or outside of the cable channel)Em casos especiais, pode haver uma unidade de distribuição de energia nos lados esquerdo e direito (não recomendado).
4.1.3 Unidade de distribuição de energia AC
A. A unidade de distribuição de energia deve poder introduzir simultaneamente duas fontes de alimentação A e B.Devem ser completamente independentes umas das outras (incluindo o fio de aterragem) e alimentadas separadamente.Para armários sem requisitos de alimentação por dois canais, só pode ser introduzida uma fonte de alimentação.
B. A potência de entrada da unidade de distribuição de energia utiliza geralmente uma fonte de alimentação de três fios de fase única (220 V). Em casos especiais, pode ser utilizada uma fonte de alimentação de quatro fios de três fases (380 V).Também pode ser visualizado com requisitos especiais para a segurança da fonte de energia, utilizando a introdução de alimentação de quatro vias.
C. O terminal de entrada da fonte de alimentação deve estar equipado com um grupo de terminais, que pode ligar cabos inferiores a 16 mm2, e pode instalar dispositivos de medição de corrente conforme necessário.Cada ramificação de saída deve estar equipada com um grupo de terminais ou uma tomada para fornecer ao equipamento condições elétricas.
D. Um dispositivo independente de protecção contra a sobrecorrência e o curto-circuito deve ser fornecido para a entrada de energia do gabinete,e um dispositivo independente de protecção contra a sobrecorrência e o curto-circuito deve ser fornecido para cada ramificação de saída.
E. O dispositivo de proteção pode utilizar um interruptor de ar AC (recomendado) ou um interruptor-desconector de fusível, instalado na linha de fase do shunt total de entrada ou saída para facilitar a operação e a substituição,e satisfazer os requisitos de dissipação de calorA classificação do dispositivo de protecção deve ser consistente com a classificação total de entrada ou saída de derivação.
Se o interruptor de ar estiver selecionado, deve cumprir os requisitos da norma GB 10963.1 e o modo de arranque instantâneo deve ser do tipo C (intervalo de arranque > 5 In ~ 10 In).
Se for selecionado um interruptor de fusível, este deve cumprir os requisitos da norma GB 14048.3, em que o fusível deve satisfazer os requisitos pertinentes da norma GB/T 13539.5, e a gama e a categoria de utilização são do tipo gG.
